BOP-2面板操作核心

BOP-2操作面板是西门子G120变频器调试的利器，其两行显示设计让参数调整直观便捷。面对琳琅满目的按键，如何高效利用成为关键。UP和DOWN键用于参数值调整，OK键确认选择，ESC键退出当前界面。值得注意的是，ON/OFF和HAND/AUTO按键更多用于本地控制模式切换。您是否曾因按键过多而感到困惑？其实掌握核心功能，就能轻松驾驭。

快速调试参数设置流程

当变频器上电后液晶屏亮起，按ESC键退出默认界面，通过上下键找到SETUP菜单。进入后按OK键，系统会提示是否进行工厂复位。这一步至关重要，错误的参数设置往往源于未恢复出厂状态。选择YES后，显示屏显示BUSY提示正在计算，完成后短暂显示DONE界面。此时不要急于离开，系统会自动返回MONITOR菜单。这一系列操作看似繁琐，但熟悉后能在几分钟内完成基础设置。

电动机参数精确配置

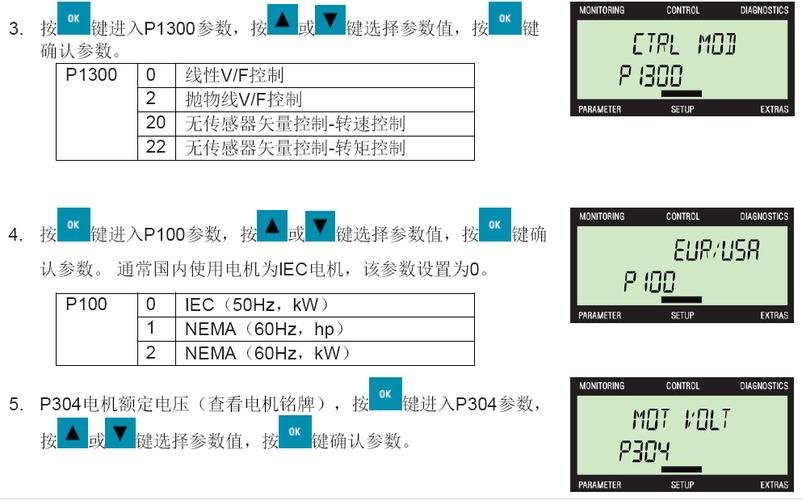

进入P100参数设置后，将P100设为0代表IEC标准电动机，频率为50Hz。接着在P210参数中将电压设为380V，这需要与实际电源匹配。P300参数用于设置电动机类型，异步电机设为1。当系统显示87Hz时，如果不需要此频率，选择NO即可。MOT CURR参数需参考电机铭牌设置额定电流，MOT POW参数设置额定功率。这些参数的准确性直接影响系统运行效率，您是否定期核对电机铭牌数据？

控制与运行参数

MAc PAr参数用于选择变频器接口设置，推荐设为3以配合面板控制。MAX RPM参数设为电机同步转速，确保调速范围最大化。MOT ID参数选择电机数据测量方式，无数据监测时设为0。完成所有设置后，按OK键确认结束快速调试，系统会进行参数计算。这一过程通常需要几分钟，期间请勿操作其他功能。当计算完成后，系统会显示DONE界面，随后光标返回MONITOR菜单。

调试后验证与安全注意事项

调试完成后，必须进行实际测试验证。连接电机与负载的联轴器，先空载运行5分钟，观察电机温度和振动情况。逐步增加负载至额定工况，检查调速范围和转矩响应是否符合设计要求。建议记录P0206（输出频率）、P0207（输出电流）和P0209（电机转速）等关键参数，用于后续运维对比。

安全始终是第一位的。调试过程中必须由持电工特种作业操作证的人员操作，高压接线环节必须断电作业。带载调试前务必确认联轴器连接牢固，避免设备脱落引发安全事故。您是否制定了完善的调试安全流程？
